Tyggo激光干涉仪 INF150-LP操作手册

目录

一、注意事项

二、仪器的拆箱和检验

2.1、包装

2.2、安装

2.2.1、安装说明

2.2.2、安装和配置检查单

2.2.3、安装过程(一般由太科装调工程师现场安装)

三、装箱清单

四、仪器概述

4.1、主机

4.2 技术参数

4.3、设备部件

4.4、使用与测量

五、仪器保养维护

5.1、定期检测

5.2、使用环境

5.3、仪器清洁

5.3.1 设备外部

5.3.2 设备内部

5.4、故障处理

一、注意事项

本仪器使用的光源是波长为632.8nm的可视激光，在使用该激光产品时，要注意以下事项。

①本级别的激光从本质上来说是不安全的，但通常情况下均可通过包括人眼眨动等本能的反应来保护人眼。

②因此，为了安全，请不要长时间的盯着激光光束。对于瞬间的可视则不必担心其危害性。绝对不可有意识的对准人体特别是人的眼睛。安装本设备时，请充分考虑激光的射出方向。请特别注意不要盯着激光的射出口。长时间盯着激光看后，请到医院接受眼科检查。

③请按照本使用说明所规定的步骤和仪器进行调节和操作。

④使用时请保证仪器正确接地。

⑤请不要在带电状态下对仪器进行连接、安装或维修工作。

⑥当对系统线路进行连接或断开时，请务必关机。

⑦非本公司的维修工程师，请不要将干涉仪的外罩移除。

激光警示标示1

激光警示标示2

二、仪器的拆箱和检验2.1、包装

仪器拆箱前要注意检查所有包装箱的安全标记，如发现问题请立即与运输公司及太科公司联系。

2.2、安装

仪器的拆箱需要专业的工程师来进行操作。

2.2.1、安装说明

●安装前的考虑：

本系统所处的运行环境对系统的性能有很大的影响，因此在安装本系统之前请仔细考虑系统的安装位置，以便系统能够方便安装和按设计要求运行。

●操作环境要求：

减震：震动是对系统工作造成影响的最大的环境因素。本系统应该放置于减震台上使用。

温度：快速变化的温差会降低仪器的性能，因为不同的材料有不同的热胀冷缩率。空调、加热设备或通风设备都会造成环境的温度变化从而影响系统的工作性能。不要使设备在温差较大的环境中工作(最佳工作温度20±2℃)。

空气的流动：空气的流动会造成局部区域的空气密度变化，这会影响光的折射率从而影响测量结果。

空气杂质：空气中的烟、尘或油污会堆积在光学器件的表面，这也会降低系统的性能并有可能污损器件表面。

●电源：电源电压AC210v～230v 50～60Hz，系统应接在隔离的回路上并正确接地。

2.2.2、安装和配置检查单

●设备由太科装调工程师进行现场安装与培训。

●检查所有部件是否在运输过程中被损坏。

●确保在运输过程中没有任何零部件的遗失。

●确保仪器工作地点符合仪器运行环境要求。

●将部件连同包装一起放置在安装地点至少24小时以适应环境。

2.2.3、安装过程(一般由太科装调工程师现场安装)

①将视频线的一端接入干涉仪的后面板视频输出孔，另一端连接到监示器的“AV IN”口。

②将激光器电源线连接到激光电源控制器上。

③将12V电源线连接到干涉仪后面板上。

⑥完成安装。

三、装箱清单

本装箱清单所列为INF100-LS激光干涉仪随机装箱标配部件，请在货到开箱后即根据本清单检查设备部件是否齐全。若发现设备部件与本清单所列不符，请立即与我公司联系。

四、仪器概述

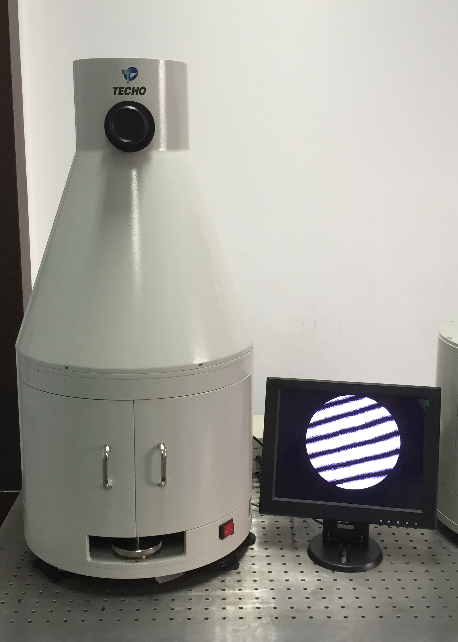

4.1、主机

4.2 技术参数

INF150-LP主要技术指标

4.3、设备部件

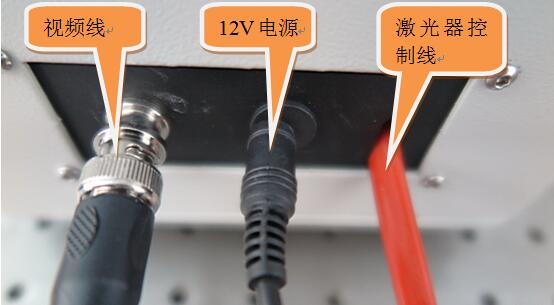

接插线板

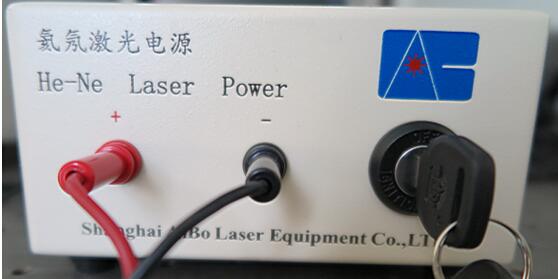

激光器电源前端面

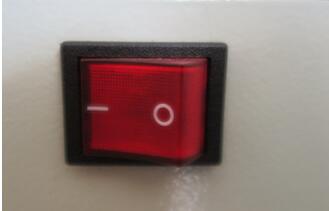

视频切换按钮

4.4、使用与测量

注意：在使用本系统之前，操作员必须经过培训并严格按照本说明所规定的步骤来使用。

①系统启动

将设备电源插头插入符合设备电气规范的电源上，先后启动主机和监视器,将稳频激光器预热十分钟以达到稳定状态。

②具体测量步骤

A、将被测件放置在测试平台上，对于易受损的被测件，应在被测平台上铺放柔软的布制品。

B、按动信号切换开关，将信号置于CMOS接收方式，这时显示器将出现两个光点，如果只有一个光点，则倾斜被测件，使被测件的反射光方向与标准镜的反射光基本一致，这时在观察屏中将出现第二个光点。其中一个光点居于屏幕中央,此为系统光点，另一光点为被检件光点。

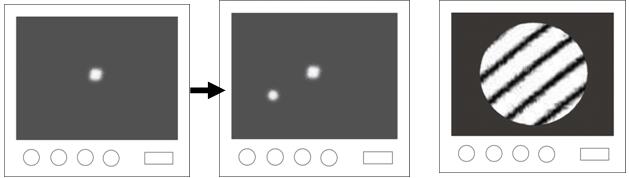

　　　　　　　显示光点　　　　　　　　　　　　　　　　　　　　　　　　　　　　显示条纹

C、调节检测平台底部的旋钮，直到两个光点完全重合。

D、按动信号切换开关，将信号置于CCD接收方式，此时显示器上将出现干涉条纹，微调测试平台底部的调节旋钮，尽可能使干涉图像数目达到最少。得到最佳检测条纹数目的干涉图像。

E、据参考标准干涉图像来评估测量结果。请根据被检件的特性选择一定条纹数的标准干涉图象进行参考，一般情况下我们建议如果被检件的条纹在一个光圈以内，则在3-5个条纹时观察效果最好；如果被检件的条纹在数个光圈，则调节到光圈数最少时，就是其检测结果。

五、仪器保养维护5.1、定期检测

建议使用标准检测样品对仪器进行精度检测，在进行检测前先准备一个标准检测样品，测量其参数，储存数据，以备以后做定期精度检测测量时所得的数据进行比较。

5.2、使用环境

本仪器是高精度测量仪器，对使用环境的温度、湿度和气流都有严格的要求，所以务必提供合适的环境来放置本仪器。

1）环境温度：19～20℃，24小时温度变化小于0.5℃；

2）温度控制：中央空调控温，要求工作环境内无温度梯度；

3）环境湿度：RH小于60％；

4）压缩空气：压力0.6～0.8Mpa，最好经干燥过滤处理；

5）环境震动：隔振地基，并且周围无明显振源；

6）空气杂质：要求要安置在洁净间，空气无烟、尘或油污堆积。

7）电源：电源电压AC210v～230v 40～60Hz，系统应接在隔离的回路上并正确接地。

5.3、仪器清洁5.3.1 设备外部

在相对清洁的环境中操作仪器非常重要，请按照以下步骤来清洁干涉仪的外表面：

1）使用商用的温和的清洁器和柔软的布来清除各部件上的灰尘和指纹。

2）不要使用清洁喷雾剂来除尘。

3）光学平台的表面须用柔布沾汽油或煤油擦拭。

5.3.2 设备内部

对精密光学器件的清洁都有可能降低器件的性能，不适当或不必要的清洁容易破坏器件的表面镀膜。正确拿放器件并将器件保存在专用容器中，将最大限度地减少清洁次数和器件被损坏的可能。

1）推荐用清洁材料：

聚乙烯实验室用手套

·光学级的透镜清洁纸

·脱脂长绒棉

·使用酒精、乙醚混合液来去除光学表面的污物。使用浓度为1%的温和的肥皂水或透镜清洁剂来去除表面油污。

2） 推荐清洁步骤

·当使用酒精和乙醚时请小心，两种物质都是易燃有毒物质。

·不要继续使用用过的镜头纸或衬垫来进行清洁工作。

· 清洁光学器件之前，请去掉手上的戒指及其他饰物，仔细清洗手部并带上手套。

5.4、故障处理

当你在操作本设备时遇到困难或故障时，请参考以下故障分析和处理。一般情况下，你所遇到的问题都是小故障，很容易处理。如果你不能通过本手册提供的方法解决问题，请及时同本公司联系，我们将在第一时间为你提供优质的技术支持服务。
